RHT-2 Щит управления КНС

Щит автоматизированного управления канализационной насосной станцией. С удаленной передачей данных и удаленным управлением через канал GPRS

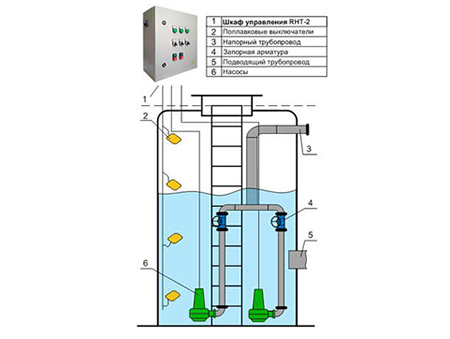

Шкаф управления КНС модификации RHT-2 предназначен для автоматизации канализационных перекачивающих насосных станций (КНС).

RHT-2 управляет 2-мя насосами. Обеспечивает работу станции в ручном и полностью в автоматическом режиме.

Основные функции RHT-2

Контроль уровня стоков

Для контроля уровня стоков предусмотрены входы для 4 датчиков уровня типа "поплавок". По ним же осуществляется  защита от сухого хода и перелива.

Управление и защита двигателей насосов

- Переменный мастер насос по достижении порога наработки по времени
- Запуск резервного насоса в паре с основным при переливе резервуара
- Контроль изоляции обмоток насосов
- Защита от перегрева насосов
- Контроль уровня масла в насосах
- Защита от сухого хода
- Исключение из работы аварийного насоса
- Контроль токов насосов

Безопасность

- Контроль последовательности, асиметрии, и обрыва фаз.
- Защита от перелива
- Защита от сухого хода
- Контроль исправности поплавков
- Контроль напряжения фаз
- Контроль несанкционированного проникновения в резервуар
- Контроль несанкционированного проникновения в щит
- Источник резервного бесперебойного питания, низковольтного оборудования.


Удаленная передача данных на сервер

Оборудование позволяет передавать на сервер заказчика все технологические параметры посредством канала связи GSM/GPRS или посредством проводной связи Ethernet (LAN) используя протокол Modbus TCP

Передаются следующие параметры:

- Токи каждого насоса
- Активные мощности насосов
- Напряжение каждой фазы
- Активная мощность каждого насоса
- Работа каждого насоса
- Аварии насосов
- Уровень заполнения емкости
- Наработка насосов
- Аварии напряжения
- Состояние основного питания
- Авария поплавков
- Авария сухого хода
- Авария по переливу
- Контроль несанкционированного проникновения
- Перегрев насосов
- Понижение уровня масла в насосах
- Снижение сопротивления изоляции обмоток двигателей
- Несанкционированное проникновение в щит
- Несанкционированное проникновение в резервуар


Удаленное управление

Система обеспечивает удаленное управление КНС, а именно:
- Принудительное включение/выключение каждого насоса
- Изменение времени переключения на резевный насос.


Дополнительно

При заказе щита необходимо указать мощности насосов, типы двигателей, способ связи и особые требования.
Опционально возможны:
- Считывание показаний электросчетчика и водомера
- Управление устройством плавного пуска двигателей
- Управление любыми преобразователем частоты
